附件：RMZG-500L防爆安全烘箱技術協議
一、 用途和特點Use and characteristics
1 | 用途 | RMZG-500型防爆安全烘箱嚴格按照國標要求設計制造，廣泛適用于石油、化工、電子、軍事、火炸藥、醫療制藥、科研實驗室等相關生產、研究領域。可用于易燃、易爆環境下的干燥、烘焙、熱處理等。 |
2 | 特點 | u 工作室采用進口不銹鋼板制造的油套結構，內膽邊角圓弧形處理，無縫隙、死角，避免火工品粉末殘留。結構設計先進合理，外型美觀、大方、維護保養方便。 u 采用專業廠家制造的防爆電器產品和配件，全防爆式安全設計，完全達到**標準的防爆等級。 u 采用進口日本SHIMADEN島電SR系列智能溫度控制儀，全數字式PID自整定調節，并配置了獨立超溫保護、過流、過載等多種安全措施，可保證產品在無人值守的情況下長期使用。 u 配置可調節的換氣裝置，能迅速將有害氣體排出，同時保證工作室內的溫場指標。 u 配置防爆泄壓式安全大門，當發生意外時能將損失降到*低。 |
二、主要技術指標Its main technical indices
序 | 項目 | 內容 |
1 | 工作室尺寸 | 600×1200×700mm(深×寬×高)，容積500升； |
外形尺寸約 | 1000×1850×1180mm(深×寬×高)； | |
溫度范圍 | R.T.（室溫）+10℃～150℃； | |
溫度波動度 | ≤±1℃； | |
溫度均勻度 | ±3.5%； | |
防爆等級 | Exd II BT4； | |
2 | 以上指標均是在室溫為+25℃，無試樣條件下測得的數值。 | |
三、 制造和驗收相關標準Manufacture and acceptance standard
序 | 項目 | 內容 |
1 | 滿足試驗方法 | JB/T5520-1991干燥箱技術條件； |
2 | 產品執行標準 | GB3836.1-2010 爆炸性氣體環境用電氣設備通用要求； GB12476.1-2010 可燃性粉塵環境用電氣設備。 |
四、 安裝使用條件Installation and conditions of use
序 | 項目 | 內容 |
1 | 大氣環境 | 環境溫度：0℃～+40℃，相對濕度：≤90% RH； 氣壓：86kPa～106kPa； |
2 | 場地 | 設備周圍留有適當的使用及維護空間，如下圖所示：  地面平整，通風良好，設備周圍無強烈振動，設備四周100cm空間距離，附近沒有強電磁輻射源，可在具有可燃性氣體、粉塵或混合的防爆環境下使用。 |
3 | 電源及功率 | AC380V±10%，50Hz±1Hz；12kw |
4 | 接地 | 接地電阻小于4Ω，接地螺栓在箱體底座右后方。 |
五、 箱體結構Box structure
序 | 項目 | 內容 |
1 | 箱體 | 結構形式：整體式結構設計； |
外殼 | Q235冷板； | |
導熱結構 | 進口不銹鋼板制作的封閉型油套，配置了加液口、排液口、液位計及低液位斷電保護器； | |
保溫層 | 耐高溫超細玻璃纖維，保溫隔熱效果好； | |
內壁 | 箱體內壁采用SUS304不銹鋼板； | |
2 | 大門結構 | 對開門結構，關閉鎖緊安全、省力、方便、快捷、可靠！耐高溫硅橡膠門密封條； |

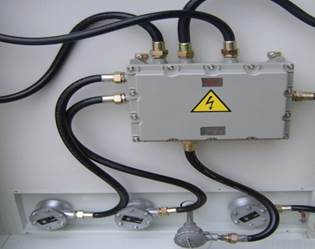

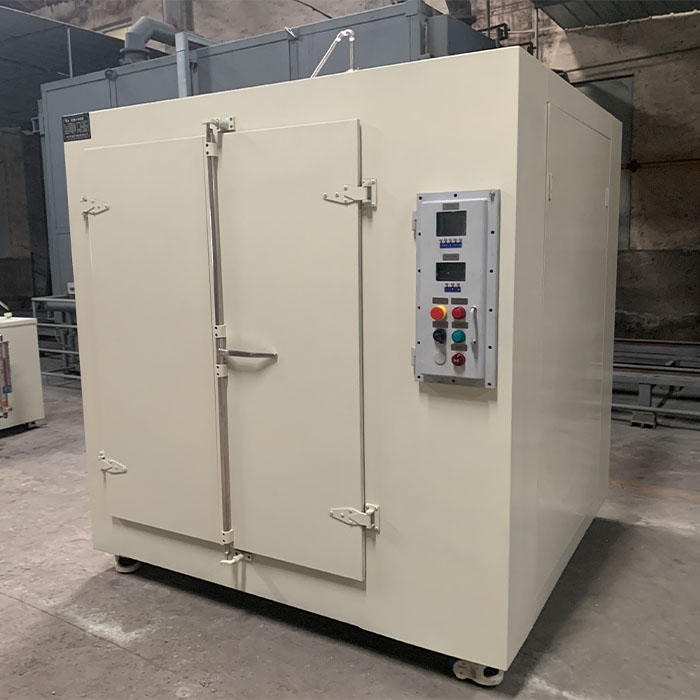

3 | 防爆電氣控制柜 | 在箱體旁邊安裝一次整體成型的控制面板，所以電器安裝在防爆電氣控制柜內（如圖所示）。
|
4 | 烘車 | 不銹鋼隔層5層。 |
5 | 標準配置 | Φ50mm換氣裝置1套，手動調節換氣量；泄壓式安全大門1套，電源線1條（長2.5米，防爆插銷及連接用戶自備）。 |
6 | 設備結構圖 |
|
六、 加熱系統Heating system
序 | 項目 | 內容 |
1 | 溫度調節 | 液態介質傳導、輻射式升溫，BTC平衡式調溫； |
控制方式 | PID+PWM+ SSR，固態繼電器進行無觸點過零觸發驅動加熱器工作，無接觸火花和噪音，使用壽命長。 | |
2 | 液態介質 | 導熱油； |
3 | 加熱裝置 | 防爆型電加熱器浸沒于導熱液體介質中，無觸點控制。 |
七、 電氣控制系統Electrical control system
序 | 項目 | 內容 |
1 | 控制界面 | 微電腦智能溫度控制儀； |
2 | 傳感器 | 溫度：PT100； |
3 | 分辨率 | 溫度：0.1℃； |
4 | 控制方式 | BTC平衡調溫控制方式。控制器PID調節； |
5 | 人員安全 烘箱安全 | 獨立接地、漏電保護； |
加熱短路保護； | ||
控制器溫度偏差報警，防止工作室溫度偏離； | ||
試件安全 | 超溫、超壓保護； | |
報警 | 當出現上述故障時，控制系統自動切斷試驗箱和測試電源，并發出聲音報警。 | |
6 | 防爆措施 | u 工作箱體與控制系統一體式結構，工作箱體全防爆； u 工作室不銹鋼板制作，邊角圓弧處理，試樣架可取出，不易產生金屬碰撞火花，無縫隙、死角便于清潔； u 工作室具備獨立壓力式溫度計超溫保護，液套內配備低液位斷電保護器，防止了溫度超調發生危險； u 內膽、外殼均設置有可靠的接地線路，保證在設備殼體表面不聚集靜電； u 溫度傳感器（PT100）采用防爆元件、加熱裝置為防爆加熱器、電器控制開關采用防爆開關。 u 設備設置獨立超溫保護器，即二級溫度保護儀表，防止工作室內溫度超調發生危險。 u 防爆元件均具備防爆合格證，現場防爆電器的接線符合**防爆要求。 |
八、 質量保障Quality assurance
序 | 項目 | 內 容 |
1 | 管理體系 | 本公司質量保證體系嚴格按照ISO9001之要求執行。 |
2 | 驗收標準 | 按照雙方簽訂的技術協議書驗收，檢驗方法參照GB/T5170-2008相關標準規定的方法。 |
驗收方法 | 在需方現場進行正式驗收。 需方如需請第三方（具有資質能力的技術質量監督部門）參與驗收，其費用由需方承擔。 | |
3 | 培訓 | 本公司區域辦事處駐有專職售后服務工程師，負責該地區本公司產品的技術培訓、技術咨詢及售后服務工作，辦事處備有常用的備品、備件。 |
也可安排用戶在設備出廠調試時來公司進行現場技術培訓，使客戶了解設備性能、操作及維護保養工作，減少設備因使用不當造成的故障。 | ||
4 | 保修期 | 整機免費保修1年。 從驗收合格之日起，設備在兩年質量保證期內，需方在遵守保管、 使用和安裝規則的條件下，因試驗箱制造質量問題不能正常工作時，供方在得到通知后4小時內提出解決方案，24小時內將派出維修人員進行免費維修。 |
5 | 售后服務 | 保修期結束后，生產方提供終身維修，而且只收取零部件的成本費。質保期后設備出現問題時，供方應及時給予解決，酌情收取材料費為用戶提供所需的使用、維護咨詢及時向用戶提供易損件和備件為用戶派出技術人員對其設備使用、 維護進行現場指導。 |
在接到用戶維修通知后24小時內提出解決方案, 48小時內趕到現場處理。 |

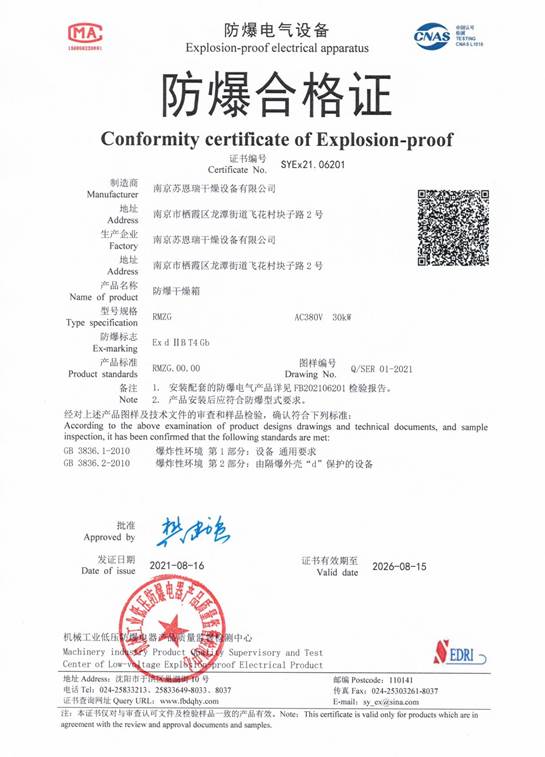

九 、防爆合格證
十一、RMZG-120L型防爆型安全烘箱配置清單明細表
序號 | 名稱 | 型號 | 廠家 | 備注 |
1 | 箱體 | RMZG-500L | 南京蘇恩瑞 | |
2 | 箱體外包采用 | 1.5mm厚Q235冷板 | 南鋼 | |
3 | 箱體內腔采用 | 1.5mm厚SUS304/2B不銹鋼 | 太鋼 | |
4 | 水浴夾套 | 1.5mm厚SUS304/2B不銹鋼 | 太鋼 | |
5 | 溫度儀表 | PXF9 | 富士 | |
6 | 溫度儀表 | DN-6000 | 上海亞泰 | 溫度監控 |
7 | 防爆傳感器 | PT100 | 江蘇林工 | |
8 | 機械溫度保護器 | TS-320S | 韓國彩虹 | 防干燒保護器 |
9 | 磁翻板液位計 | UHZ | 紅器 | |
10 | 交流接觸器 | 施耐德 | ||
11 | 斷路器 | 施耐德 | ||
12 | 中間繼電器 | 施耐德 | ||
13 | 防爆加熱管 | 黎明 | ||
14 | 防爆控制柜 | 浙江飛鼎 | ||
15 | 防爆連接管 | 浙江飛鼎 | ||
16 | 保溫材料 | 80mm超細玻璃纖維 | ||
17 | ||||
18 | ||||
19 | ||||
20 | ||||
21 | ||||
22 |
十一、包裝運輸和隨機附件Transport packaging and accessories
序 | 項目 | 內容 |
1 | 包裝 | 普通包裝； |
運輸 | 公路運輸； | |
2 | 主機 | RMZG-500L防爆安全烘箱1臺； |
3 | 隨機附件 | 裝箱單 1份； |
產品合格證1份； | ||
產品質保卡1份； | ||
使用說明書及操作維護手冊、電器原理圖1份、防爆元件的資質及合格證； | ||
